Máquina formadora de rolos de chapa metálica: como funciona, tipos e guia de compra

O que é uma chapa metálica Máquina formadora de rolo ?

Uma máquina formadora de rolos de chapa metálica é um sistema contínuo de conformação a frio que molda progressivamente uma bobina de metal plana em um perfil de seção transversal específico, passando-a por uma série de estações de rolos emparelhadas. Cada estação dobra a tira de metal de forma incremental – normalmente alguns graus por passagem – até que a geometria desejada seja alcançada na extremidade de saída da máquina. O processo não requer aquecimento, dependendo inteiramente das propriedades mecânicas do metal e da precisão das ferramentas para produzir perfis consistentes e dimensionalmente precisos em alta velocidade.

A perfilagem é um dos processos de usinagem mais eficientes disponíveis para a produção de perfis longos e uniformes em grandes volumes. Uma única linha de produção pode processar 10 a 100 metros de perfil acabado por minuto , dependendo da espessura do material, da complexidade do perfil e do método de corte. Como o processo é contínuo e as ferramentas são fixas, a consistência dimensional é extremamente alta – as seções transversais dos perfis são mantidas com tolerâncias rígidas em trechos de milhares de metros com intervenção mínima do operador.

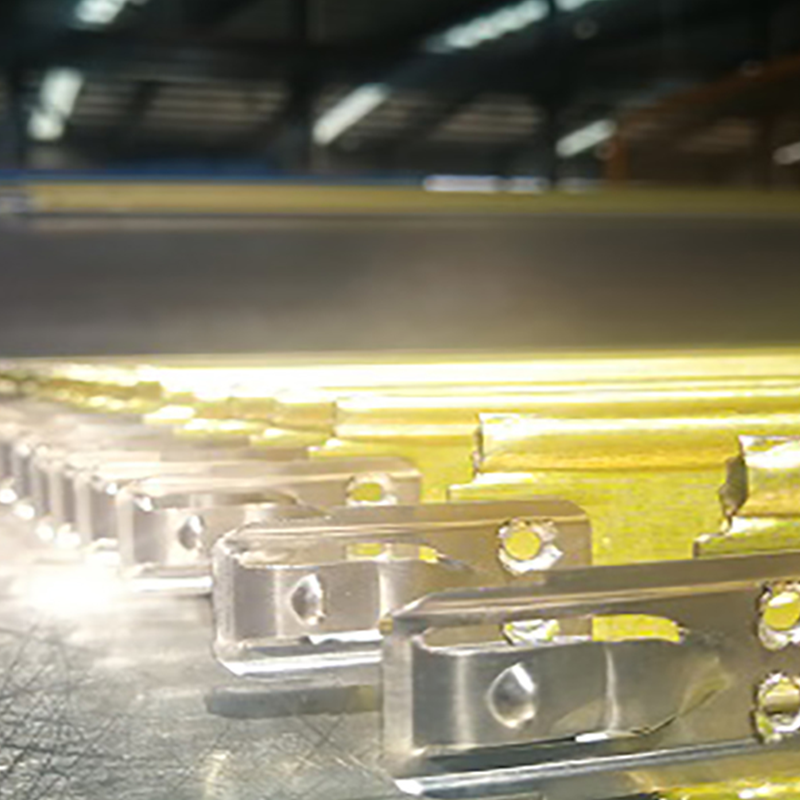

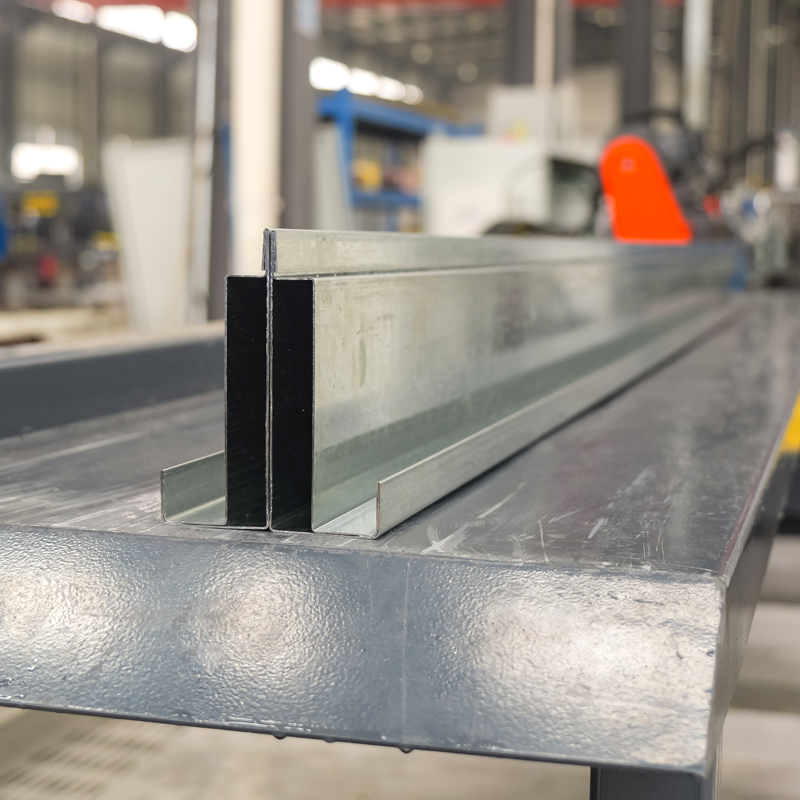

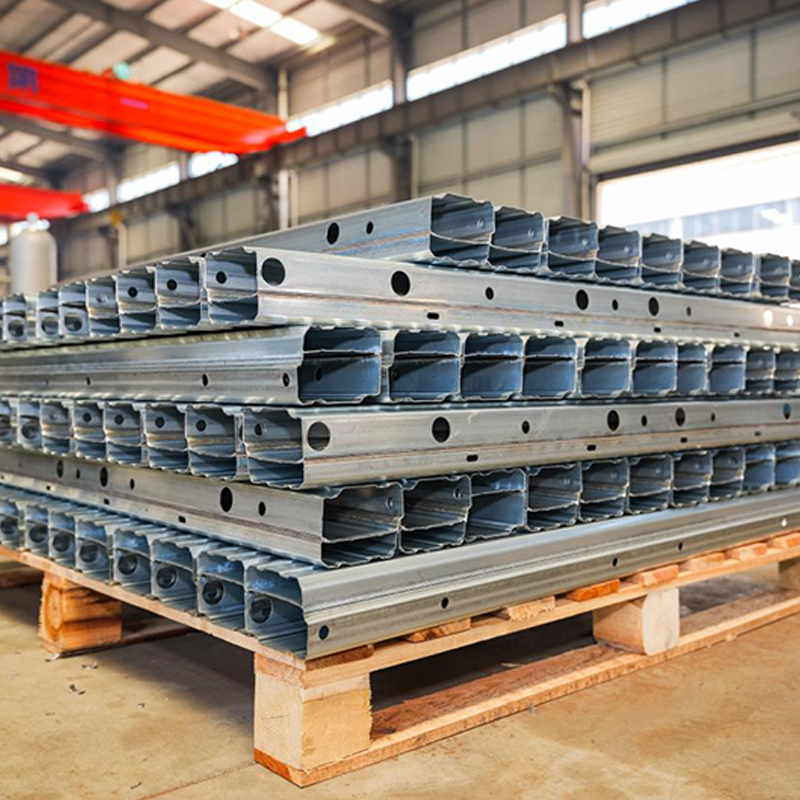

As máquinas perfiladeiras de chapa metálica são usadas para produzir seções estruturais, painéis de cobertura e revestimento, caixilhos de portas e janelas, componentes de racks e prateleiras, peças automotivas, trilhos de montagem de painéis solares, bandejas de cabos e centenas de outros perfis nas indústrias de construção, manufatura e infraestrutura em todo o mundo.

Como funciona uma máquina formadora de rolos: o processo passo a passo

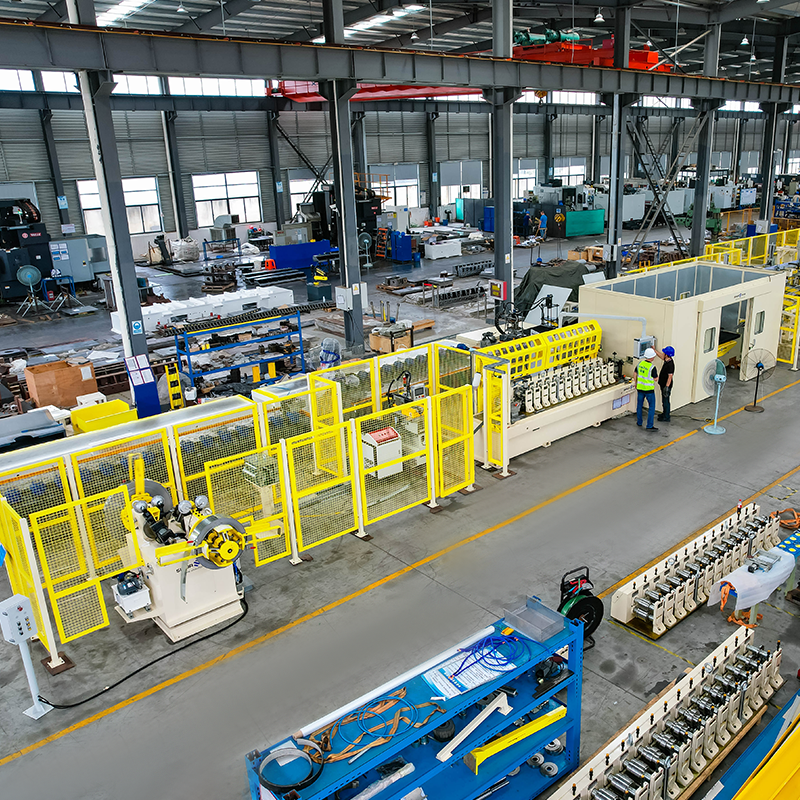

Compreender o processo de perfilagem ajuda a selecionar a configuração correta da máquina e as ferramentas para uma aplicação específica. Uma linha de produção completa consiste em diversas estações integradas que levam o metal desde a bobina bruta até o perfil acabado e cortado no comprimento certo.

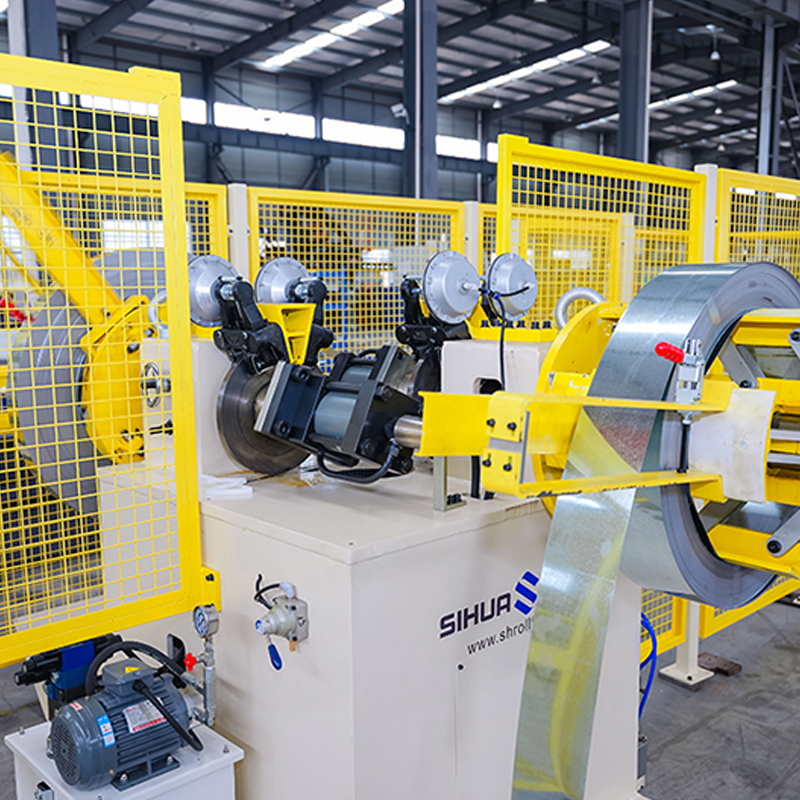

1. Desbobinador

O processo começa no desbobinador, que segura e alimenta a bobina metálica. Um mandril se expande dentro do núcleo da bobina para prendê-la com segurança, e o desbobinador gira para distribuir a tira a uma taxa controlada. Os desbobinadores são classificados de acordo com a capacidade de peso da bobina – geralmente de 3 a 15 toneladas para linhas industriais – e podem ser motorizados (desbobinador motorizado) ou passivos, onde a tensão da tira da linha de formação aciona o desenrolamento.

2. Alisador / Nivelador

O metal enrolado tem curvatura residual (conjunto de bobinas) e pode apresentar defeitos de besta ou onda de borda do processo de enrolamento. Um endireitador de vários rolos remove esses defeitos de planicidade antes do início da conformação – fundamental para obter uma geometria de perfil consistente, especialmente na perfilagem de chapas de telhado, onde a planicidade do painel afeta diretamente a estanqueidade e a aparência visual.

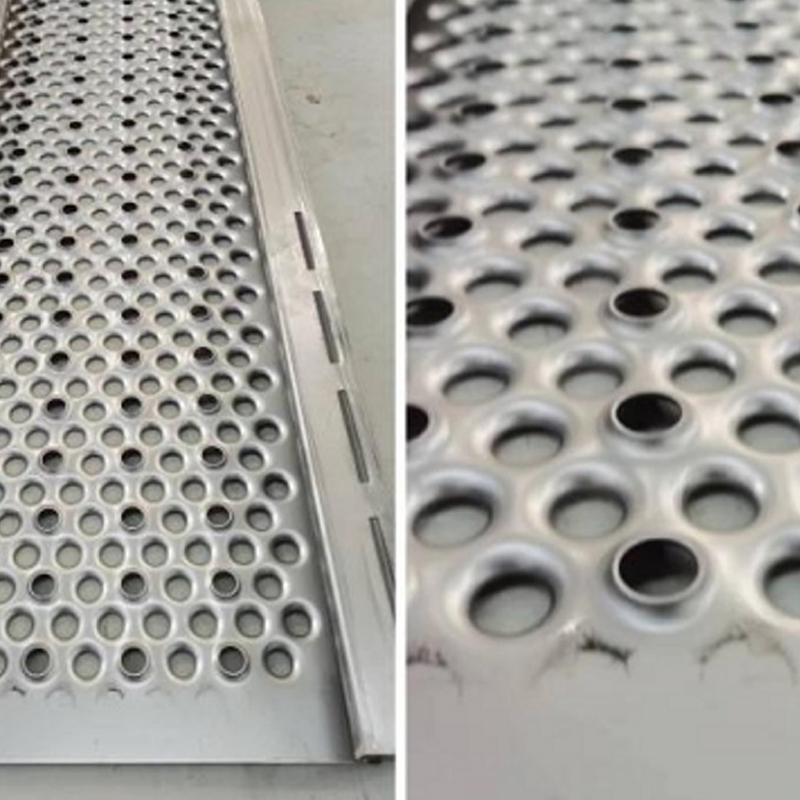

3. Prensa de pré-perfuração (opcional)

Muitas linhas de perfilagem incorporam uma puncionadeira acionada por servo antes das estações de conformação para adicionar furos, ranhuras ou relevos à tira plana enquanto ela ainda é de fácil acesso. A pré-puncionamento é preferível à punção pós-formação para características que devem ser localizadas com precisão em relação à geometria formada.

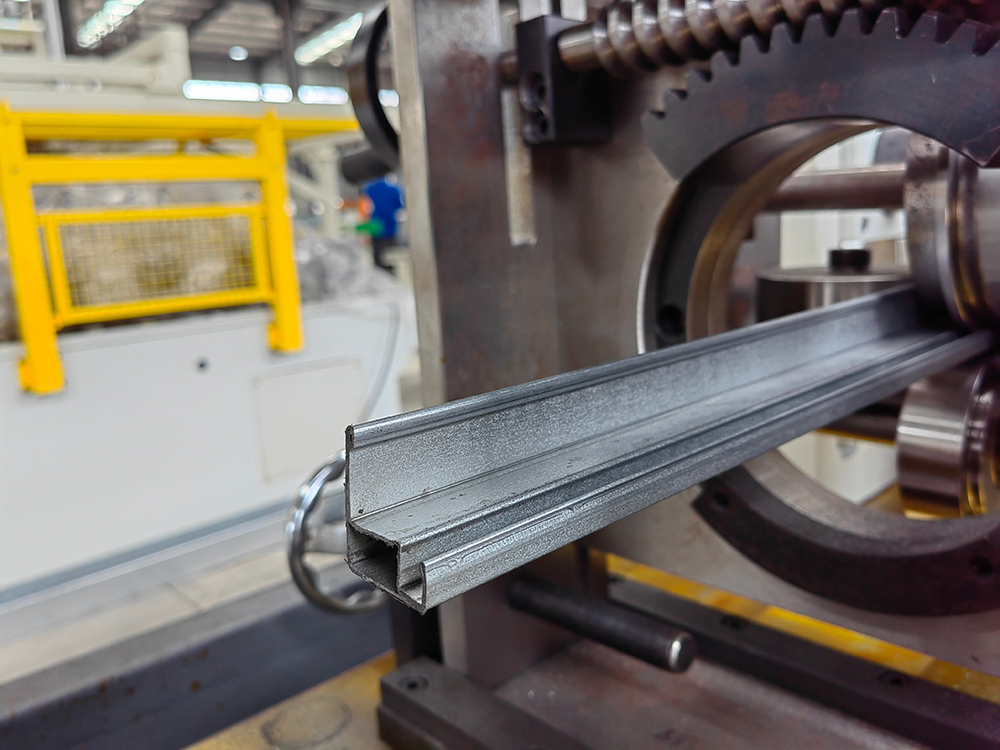

4. Estações formadoras de rolos

O núcleo da máquina é o laminador de perfilagem – um conjunto linear de suportes de conformação, cada um contendo um par de rolos usinados com precisão montados em eixos horizontais. Os rolos superiores e inferiores são perfilados para corresponder à geometria da tira naquele estágio específico da sequência de formação. À medida que a tira passa através de cada estação sucessiva, a secção transversal é progressivamente dobrada para mais perto da sua forma final. O número de estações necessárias depende da complexidade do perfil, da espessura do material, do limite de escoamento e do ângulo de curvatura total — perfis simples podem exigir apenas 8 estações, enquanto seções arquitetônicas complexas podem exigir 24 ou mais.

5. Puncionamento ou entalhe pós-formação (opcional)

Recursos que são mais fáceis de adicionar após a conformação — como entalhes finais, clipes de canto ou furos em posições específicas de flange — são adicionados em uma estação de pós-formação integrada na linha, sincronizada por um codificador para disparar em posições precisas da tira.

6. Sistema de corte

Na extremidade de saída da linha, um sistema de corte separa o perfil contínuo em comprimentos individuais. Dois tipos principais são usados: um dado de corte voador , que acelera para corresponder à velocidade da linha, corta e depois retrai — permitindo uma produção totalmente contínua sem parar a tira — e um sistema de parada e corte (pré-corte), que interrompe brevemente a tira para cortar. Os sistemas de corte flutuante são padrão em linhas de alta velocidade e naquelas que produzem painéis longos, onde parar e reiniciar reduziria o rendimento e a qualidade da superfície.

7. Mesa de saída e empilhamento

Os perfis acabados saem para uma mesa de saída e são coletados manualmente ou por sistemas de empilhamento automatizados. Painéis de telhado e seções estruturais longas requerem um manuseio cuidadoso para evitar arranhões superficiais e distorções de perfil durante o empilhamento e preparação para transporte.

Máquinas formadoras de rolos para telhas: tipos e perfis

O setor de coberturas e revestimentos é um dos maiores mercados finais para a tecnologia de perfilagem. Um máquina formadora de rolos para telhados é configurado especificamente para produzir perfis de telhados e revestimentos de paredes em aço pré-pintado ou galvanizado, alumínio ou bobina de cobre. Essas máquinas devem produzir painéis planos, dimensionalmente consistentes e livres de defeitos superficiais em comprimentos que podem atingir 12 metros ou mais – requisitos que impõem altas demandas à rigidez da máquina, ao alinhamento dos rolos e ao manuseio de materiais.

Máquinas para chapas onduladas

As máquinas de chapa ondulada produzem o clássico perfil de onda sinusoidal usado em coberturas agrícolas, industriais e residenciais. O padrão corrugado é uma das geometrias de perfilagem mais simples, exigindo relativamente poucas estações, e essas máquinas estão entre as mais produzidas e com custo acessível no mercado de equipamentos para telhados. Perfis corrugados padrão são produzidos em espessuras de aço de 0,25 mm a 0,8 mm em velocidades de linha de 25 a 45 m/min.

Máquinas de perfil trapezoidal / IBR

Perfis de telhado trapezoidais - incluindo os perfis IBR (Inverted Box Rib) e painel R amplamente utilizados - apresentam placas planas e nervuras angulares que fornecem capacidade de suporte de carga superior e drenagem de água em comparação com chapas onduladas. Esses perfis são padrão em coberturas comerciais e industriais na maioria dos mercados. A geometria mais complexa requer mais estações de conformação do que as máquinas de papelão ondulado, e a geometria precisa das nervuras é crítica para o correto intertravamento do painel na instalação.

Máquinas de painel de telhado com costura permanente

A costura vertical é um sistema de cobertura arquitetônica premium no qual os painéis se interligam por meio de costuras verticais elevadas, eliminando totalmente os fixadores expostos. As máquinas formadoras de rolos com costura vertical produzem painéis com pernas viradas para cima que são costurados mecanicamente no telhado, criando uma junta limpa e à prova d'água. Essas máquinas exigem uma precisão de conformação muito alta – a geometria da costura deve ser exata para que as ferramentas de costura mecânica funcionem corretamente – e normalmente funcionam em velocidades mais baixas do que as linhas onduladas ou trapezoidais. As linhas de costura permanentes são frequentemente projetadas como sistemas portáteis ou formadores de sites que podem ser transportados para o canteiro de obras e produzir painéis no comprimento exato necessário no local, eliminando a necessidade de corte em campo e reduzindo o desperdício.

Linhas de painel sanduíche

As linhas de painéis sanduíche combinam duas estações de perfilagem – uma para a folha externa e outra para o revestimento interno – com uma injeção de núcleo ou estágio de laminação entre elas. O resultado é um painel composto com um núcleo isolante de espuma ou lã mineral colado entre duas películas metálicas formadas. Os painéis sanduíche são amplamente utilizados em câmaras frigoríficas, construção comercial e envelopes de edifícios industriais, onde o desempenho térmico e a velocidade de instalação são prioridades.

Materiais processados por máquinas formadoras de rolos de chapas metálicas

As máquinas formadoras de rolos podem processar uma ampla variedade de metais, desde que o material tenha ductilidade suficiente para sofrer flexão a frio sem rachaduras e propriedades mecânicas consistentes em toda a largura da bobina. Os materiais mais comumente processados são:

• Aço galvanizado (imersão a quente e eletrogalvanizado): O material dominante para coberturas e perfis estruturais. O revestimento de zinco fornece proteção contra corrosão; os revestimentos padrão variam de Z100 a Z275 g/m². A espessura para aplicações em telhados é normalmente de 0,25–1,2 mm; perfis estruturais usam 1,0–4,0 mm.
• Aço pré-pintado (PPGI/PPGL): Aço galvanizado com revestimento orgânico aplicado de fábrica (poliéster, PVDF ou SMP) em uma ou ambas as faces. A bobina pré-pintada elimina a necessidade de pintura pós-formação e é o material padrão para telhados coloridos e revestimentos arquitetônicos. O sistema de pintura deve ser flexível o suficiente para suportar a deformação por flexão sem rachar ou descamar.
• Alumínio: Usado onde o peso leve e a resistência natural à corrosão são prioridades. As ligas de alumínio 1100, 3003 e 5052 são comuns em aplicações de telhados e revestimentos. O alumínio requer geometria de rolo modificada e velocidade de linha reduzida em comparação ao aço devido às suas diferentes características de retorno elástico.
• Aço inoxidável: Usado para ambientes higiênicos, resistentes a produtos químicos ou altamente corrosivos. O aço inoxidável endurece rapidamente durante a conformação, exigindo mais estações de conformação e ferramentas mais robustas do que o aço-carbono de espessura equivalente.
• Cobre e zinco: Usado em coberturas e revestimentos arquitetônicos premium. Esses materiais são mais macios e exigem manuseio cuidadoso para evitar danos à superfície dos rolos – o acabamento da superfície do rolo e a pressão de contato são críticos.
• Aço de alta resistência (HSS/AHSS): Cada vez mais utilizado para seções estruturais e perfis automotivos onde a relação resistência/peso é crítica. Os aços de alta resistência requerem significativamente mais força de conformação e mais estações para gerenciar o retorno elástico, e as taxas de desgaste das ferramentas são mais altas do que as do aço-carbono.

Principais especificações a serem avaliadas ao selecionar uma máquina formadora de rolos

A aquisição de uma máquina formadora de rolos para chapas de metal é um investimento de capital significativo. A avaliação das especificações a seguir garante que a máquina atenda aos requisitos de produção atuais e às necessidades futuras previsíveis.

1. Faixa de espessura do material: Confirme se a capacidade de conformação da máquina abrange toda a gama de medidores de materiais que você pretende utilizar, incluindo qualquer expansão futura. Uma máquina classificada para aço de 0,3 a 1,0 mm não pode ser empurrada para 1,5 mm sem danificar ferramentas e eixos.
2. Largura do perfil e capacidade de largura da tira: A largura máxima da bobina e a largura de conformação da máquina devem acomodar o perfil mais largo da sua linha de produtos, com margem para corte de borda quando aplicável.
3. Número de estações de formação: Deve ser suficiente para a complexidade do perfil e a resistência ao escoamento do material. Ferramentas de baixa potência com poucas estações produzem retorno elástico, erro dimensional e marcação de superfície.
4. Velocidade da linha: Expresso em metros por minuto. Velocidades mais altas aumentam o rendimento, mas requerem sistemas de corte mais robustos, melhor controle de tiras e alimentação de bobinas mais precisa. Verifique se a velocidade nominal é alcançável na espessura do material de projeto, e não apenas na bitola mínima.
5. Sistema de acionamento: Suportes acionados por corrente são econômicos e robustos, mas oferecem controle de velocidade menos preciso do que suportes acionados por servo individuais. As linhas modernas de alta velocidade e multiperfis utilizam cada vez mais servoacionamentos para cada suporte, permitindo o controle digital dos parâmetros de conformação.
6. Material de ferramenta e dureza: As ferramentas de perfilagem são normalmente feitas de aço ferramenta D2 ou Cr12MoV, tratado termicamente a 58–62 HRC. Maior dureza prolonga a vida útil da ferramenta, mas aumenta a fragilidade – a especificação correta depende do tipo de material e do volume de produção.
7. Sistema de controle: As modernas linhas de perfilagem usam controle baseado em PLC com interfaces HMI touchscreen, controle de corte baseado em comprimento via codificador e registro de dados de produção. Verifique a compatibilidade com os padrões de fornecimento de energia da sua instalação e o nível de habilidade do operador disponível.
8. Suporte pós-venda e disponibilidade de peças de reposição: Ferramentas, rolamentos, eixos e lâminas de corte são itens de desgaste que requerem substituição periódica. Confirme se o fabricante ou seu representante local armazena peças sobressalentes críticas e pode fornecer suporte técnico dentro de um tempo de resposta aceitável.

Vantagens da perfilagem em relação aos processos alternativos de conformação de metal

A perfilagem compete com prensagem, extrusão e estampagem para a produção de perfis metálicos moldados. Suas vantagens tornam-se decisivas em cenários de produção específicos:

• Eficiência de produção de alto volume: Uma vez instalada, uma linha de perfilagem produz perfis acabados continuamente com o mínimo de mão-de-obra. Os custos de produção por unidade diminuem rapidamente com o volume de uma forma que a flexão da prensa dobradeira – que requer manuseio individual de cada peça – não consegue igualar.
• Comprimento ilimitado do perfil: A perfilagem produz perfis de qualquer comprimento limitado apenas pelo fornecimento da bobina, enquanto a frenagem da prensa é limitada pelo comprimento da base da prensa e pela capacidade de manuseio. Isto é fundamental para aplicações estruturais e de cobertura que exigem painéis ou seções com comprimento superior a 6–8 metros.
• Acabamento superficial superior: O processo de conformação a frio e o contato controlado dos rolos preservam melhor as superfícies pré-pintadas e polidas do que os processos de estampagem ou conformação a quente, tornando a perfilagem o método preferido para materiais pré-acabados.
• Tolerâncias consistentes em escala: A geometria fixa das ferramentas produz a mesma seção transversal ao longo de toda a produção, alcançando consistência dimensional que as operações manuais de prensa dobradeira não conseguem replicar de forma confiável em milhares de peças.
• Integração de operações secundárias: Puncionamento, gravação em relevo, entalhe e corte podem ser integrados em uma única linha de perfilagem, eliminando o manuseio secundário e reduzindo o tempo total de produção e o custo de mão de obra.
