Máquina formadora de rolos de rack vertical: componentes, perfis e guia de compra

O que é um Máquina formadora de rolo de rack vertical ?

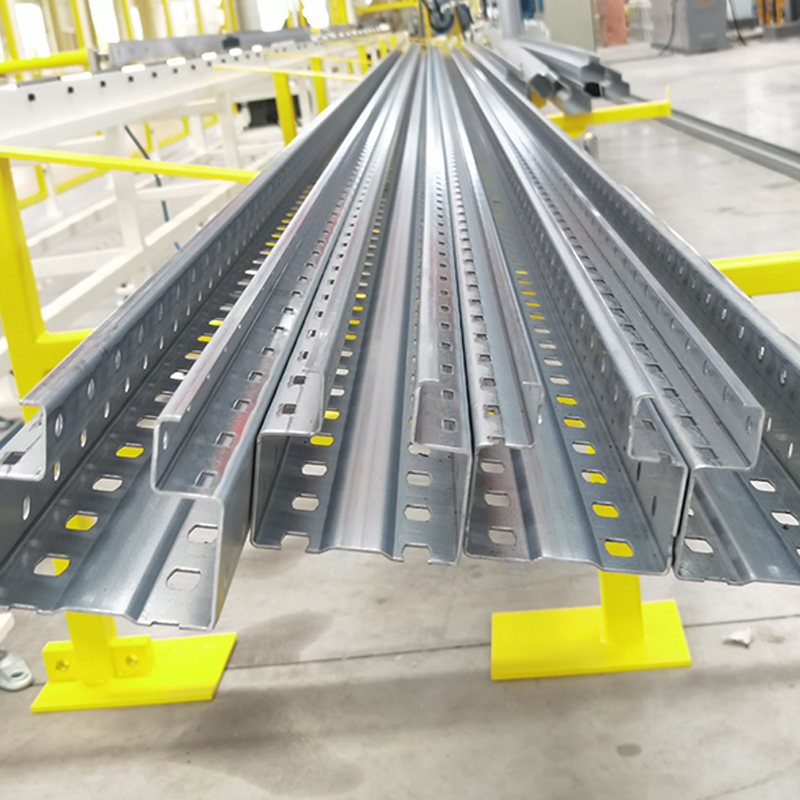

Uma máquina formadora de rolos de rack vertical é um sistema de formação de rolos a frio projetado especificamente para produzir os perfis de colunas verticais usados ​​em estantes de paletes, sistemas de prateleiras e estruturas de armazenamento industrial. Essas colunas verticais - normalmente perfis de seção C, traseira aberta ou seção em caixa com padrões de lágrima perfurada ou furos redondos em intervalos regulares - são a espinha dorsal estrutural de cada sistema de estantes em um armazém ou centro de distribuição. Produzi-los com geometria consistente, espaçamento preciso entre furos e espessura correta do material não é negociável: uma única vertical fora da tolerância compromete a capacidade de carga de todo um compartimento de rack.

Ao contrário das linhas formadoras de rolos de uso geral, uma máquina de rack vertical integra estações de pré-perfuração ou pós-perfuração diretamente na sequência de conformação , garantindo que as ranhuras em forma de lágrima, os furos redondos e as aberturas de fixação que aceitam conectores de viga e componentes de reforço sejam estampados em intervalos exatos de inclinação ao longo de todo o comprimento de cada montante produzido. A combinação de conformação e puncionamento em uma única passagem elimina operações secundárias, reduz danos de manuseio e atinge taxas de produtividade que operações separadas não conseguem igualar.

Principais componentes de uma linha formadora de rolos de rack vertical

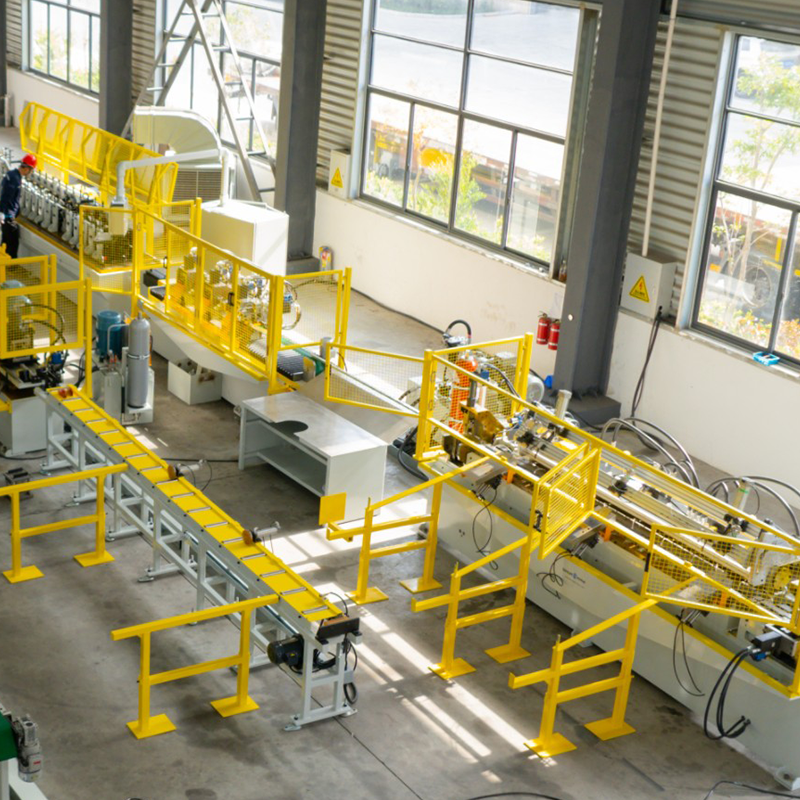

Uma linha completa de perfilagem de rack vertical é uma sequência de estações integradas, cada uma desempenhando uma função específica na transformação do material, desde tiras de bobina até perfil de coluna acabado. A compreensão da função de cada estação esclarece onde a qualidade está incorporada – e onde ela pode ser comprometida pela subespecificação.

Desbobinador e alisador

A bobina de tira de aço galvanizada ou pré-pintada (normalmente de 1,5 a 3,0 mm de espessura e 100 a 200 mm de largura) é montada em um desbobinador hidráulico que controla a tensão da tira durante todo o percurso. Um endireitador motorizado com múltiplos rolos remove o conjunto de bobinas – a curvatura induzida pelo enrolamento – antes que a tira entre nas estações de formação. O endireitamento inadequado nesta fase introduz curvatura e torção no perfil acabado que não pode ser corrigido a jusante sem desmantelar a secção.

Prensa pré-perfuradora

Na maioria das linhas de rack verticais, as ranhuras em forma de lágrima e os furos auxiliares são perfurados antes da formação, e não depois, porque a tira plana é muito mais fácil de perfurar com precisão do que uma seção C formada. A prensa pré-puncionadeira usa um conjunto de matrizes hidráulico ou servo-acionado com punções de aço endurecido posicionados para produzir o padrão de furo exato especificado pelo design do rack. A precisão do passo de punção – normalmente necessária dentro de ±0,5 mm em um comprimento vertical de 2.400 mm – é controlada por um sistema de alimentação servo que indexa a tira pelo espaçamento programado dos furos antes de cada golpe de prensa.

Moinho formador de rolos

O laminador formador é o núcleo da máquina, compreendendo uma série de estações de ferramentas de rolos superiores e inferiores emparelhadas, montadas em um suporte rígido do laminador. Cada estação dobra progressivamente a tira através de um pequeno incremento angular – normalmente 10–20° por passagem – até que a geometria do perfil final seja alcançada. Perfis de rack vertical exigem 12 a 22 estações de formação dependendo da complexidade do perfil, da espessura do material e do grau de endurecimento que o aço sofre durante a conformação. As ferramentas de rolo são fabricadas em aço ferramenta GCr15 ou D2, endurecido até HRC 58–62 e retificados com tolerâncias estreitas para manter a consistência do perfil em milhões de metros de produção.

Estação de puncionamento ou entalhe pós-formação

Alguns projetos verticais exigem operações adicionais de puncionamento após a conformação – entalhe final para fixação da placa de base, padrões de furos secundários na alma ou gravação em relevo para identificação da marca. Estas operações são realizadas em uma puncionadeira secundária posicionada imediatamente após a saída do laminador de formação, enquanto o perfil ainda é suportado pelo sistema de guia da linha, evitando a distorção que ocorreria se a seção formada fosse removida e realimentada em uma prensa separada.

Corte de tesoura voadora ou serra fria

O perfil acabado é cortado no comprimento desejado por uma tesoura voadora (que corta enquanto se move na velocidade da linha, permitindo alto rendimento sem interromper o processo de conformação) ou uma serra a frio (que produz um corte mais limpo e sem rebarbas, mas exige que a linha desacelere a cada ciclo de corte). Comprimentos verticais de 2.400–6.000 mm são comuns; a repetibilidade do comprimento de ±2 mm é a expectativa padrão para conformidade com a fabricação de estantes.

Sistema de controle PLC e IHM

As modernas linhas de rack vertical são controladas por um PLC (normalmente Siemens S7 ou Mitsubishi Q-series) com uma IHM touchscreen que armazena receitas de produtos (passo de perfuração, padrão de furo, comprimento de corte e parâmetros de velocidade de linha) para cada SKU vertical na linha de produtos. A operação baseada em receita reduz o tempo de troca para minutos para variantes de perfil no mesmo conjunto de ferramentas e armazena contagens de produção, registros de falhas e dados de qualidade para fins de rastreabilidade.

Tipos de perfis produzidos e especificações de materiais

As máquinas perfiladeiras de rack vertical são construídas em torno de conjuntos de ferramentas de perfis específicos. Os perfis verticais mais comuns na produção global de estantes são:

O material de entrada é mais comumente Bobina de aço galvanizado por imersão a quente S350GD ou S420GD conforme EN 10346, com revestimento de zinco classe Z275 (275 g/m² total ambos os lados). As classes de aço de alto rendimento permitem que especificações de bitolas mais finas atinjam capacidade de carga equivalente, reduzindo o custo do material por metro de montante produzido – um fator significativo nos volumes de produção típicos dos fabricantes de estantes.

Velocidade de produção, mudança e planejamento de produção

A velocidade da linha para a conformação de rolos de cremalheira vertical é governada principalmente pela taxa de curso da prensa de pré-puncionamento, e não pela capacidade do laminador de conformação. Os parâmetros de produção típicos para uma linha de rack vertical bem especificada são:

• Velocidade da linha de formação: 15–40 m/min dependendo da complexidade do perfil e da densidade do punção
• Produção líquida: 800–2.500 metros de montantes acabados por turno (8 horas), contabilizando trocas de bobinas, trocas de receitas e paradas programadas
• Tempo de mudança de perfil: 2–4 horas para troca de conjunto de ferramentas (largura ou bitola de perfil diferente); menos de 10 minutos para uma mudança de receita dentro do mesmo conjunto de ferramentas (comprimento ou passo diferente)
• Vida útil das ferramentas: 3 a 8 milhões de metros por conjunto de ferramentas de rolo antes de ser necessário reafiar, dependendo da dureza do material e da abrasividade do revestimento de zinco

Para fabricantes que produzem vários SKUs verticais, um sistema de cassete de ferramentas de troca rápida – onde um conjunto completo de rolos formadores é pré-montado em um cassete removível e trocado como uma unidade – pode reduzir a troca de perfil para menos de 30 minutos, melhorando significativamente a utilização do equipamento em cronogramas de produção de produtos mistos.

Controle de qualidade e conformidade para produção de rack vertical

Os montantes para estantes de paletes são componentes estruturais abrangidos pelas normas internacionais de segurança. A qualidade da produção deve ser comprovadamente controlada e documentada para atender a estes requisitos:

• EN 15512 (Europa) e RMI ANSI MH16.1 (América do Norte) regem o projeto estrutural e os requisitos de teste para estantes de paletes ajustáveis. Os fabricantes de verticais devem demonstrar, por meio de testes, que seus perfis atingem os valores nominais de módulo de seção, momento de inércia e resistência à flambagem usados ​​nos cálculos de projeto de rack.
• Tolerância de posição do furo: A posição da ranhura em forma de lágrima deve ser mantida dentro de ±0,5 mm do passo nominal para garantir o encaixe do conector do feixe em diferentes alturas de rack e em diferentes lotes de produção. Isso requer medições regulares no processo usando modelos de verificação de pitch em relação aos padrões de referência.
• Inspeção dimensional do perfil: As medições de largura, profundidade, ângulo do flange e arco/torção devem ser feitas no início de cada bobina e no mínimo a cada 500 metros de produção, com resultados registrados em relação aos limites de tolerância definidos na especificação de fabricação do produto.
• Rastreabilidade de materiais: Cada lote de produção deve ser rastreável até o certificado da bobina de aço recebida, permitindo a investigação de quaisquer falhas em campo e demonstrando a devida diligência aos clientes finais e órgãos reguladores.

Especificando uma máquina formadora de rolos de rack vertical: principais perguntas a serem feitas

Selecionar uma máquina formadora de rolos de rack vertical é um investimento de capital normalmente na faixa de US$ 150.000 a US$ 600.000, dependendo do nível de automação, capacidade de perfuração e especificação de controle. As seguintes questões distinguem os fornecedores sérios daqueles que oferecem equipamentos superficialmente semelhantes, mas com engenharia insuficiente:

• Qual é a tonelagem da puncionadeira e qual é a área máxima de punção simultânea? Padrões densos de lágrima exigem uma tonelagem maior do que a capacidade nominal da prensa pode sugerir quando todos os punções disparam simultaneamente.
• Qual material e dureza do ferramental do rolo são padrão e qual é a vida útil garantida? Um fabricante respeitável irá citar um valor mínimo de metros por material reciclado e apoiá-lo com um período de garantia.
• Quais marcas de PLC e IHM são usadas e há serviços locais e peças de reposição disponíveis em seu país? Uma linha controlada por uma marca PLC doméstica desconhecida pode ser difícil e cara de manter fora do mercado doméstico do fabricante.
• A linha pode ser demonstrada executando seu perfil específico em velocidade nominal antes da aceitação? Qualquer fabricante de máquinas respeitável aceitará testes de aceitação de fábrica (FAT) de acordo com critérios de qualidade e velocidade acordados como condição de pagamento.
• Que suporte de comissionamento, treinamento de operadores e pacote de peças de reposição estão incluídos? Uma linha de perfilagem que chega sem suporte de comissionamento adequado e um kit de peças de reposição para o primeiro ano custará significativamente mais em perda de produção do que a diferença entre um orçamento e uma compra de máquina bem apoiada.

Uma máquina formadora de rolos de rack vertical é, em última análise, tão boa quanto a consistência dos perfis que ela produz em taxas de produção sustentadas. Especificá-lo rigorosamente em relação à tolerância dimensional, à longevidade das ferramentas e aos padrões do sistema de controle - e não apenas no preço de compra - é a decisão mais importante que um fabricante de estantes toma ao configurar ou atualizar uma linha de produção.
